抗碳氢化合物试验方法用于通过评定织物对各种不同表面张力的一系列液态碳氢化合物的耐润湿性，检测各种织物上氟化合物整理剂或其他能降低表面张力的化合物的存在。采用具有不同表面张力的液态碳氢化合物组成的一系列标准试液，滴在织物的表面，观察试样的润湿、吸附以及接触角度的状况。拒油等级以没有润湿试样表面的最高标号的测试液表示（等级分为0~8级，8级拒油性最好）。

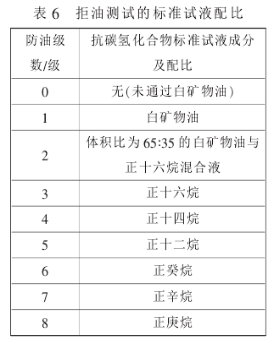

该方法的代表性标准有AATCC118—2013《拒油性：抗碳氢化合物测试》，ISO14419—2010《纺织品拒油性耐碳氢化合物试验》和GB/T19977—2014《纺织品拒油性抗碳氢化合物试验》。3个测试标准均通过使用一组选定的具有不同表面张力的碳氢化合物溶液来测试并评价织物的耐润湿性。不同碳氢化合物标准试液的成分配比见表6。

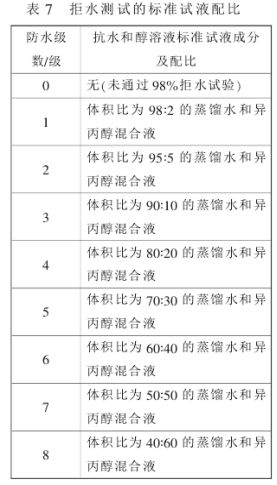

抗碳氢化合物试验方法用于通过评定织物对各种不同表面AATCC193—2012《拒水性：抗水和醇溶液试验》测试方法：通过选择一系列具有不同表面张力的水和异丙醇溶液来评定织物的抗湿性，以确定各类织物进行低能量表面保护整理的效果。将标准试液滴在织物表面，观察润湿、吸附和接触角的状况。拒水性的等级是不润湿织物表面试液的最高级数（等级分为0~8级，8级拒水性最好）。不同水和醇溶液标准试液的成分配比见表7。

GB/T30159．1—2013《纺织品防污性能的检测和评价第1部分：耐沾污性》。该标准分为液态沾污法和固态沾污法。液态沾污法测试原理是将规定的液态污物加在水平放置的试样表面，观察液滴在试样表面的润湿、芯吸和接触角的情况，评定试样耐液态污物的沾污程度。试验选择一级压榨成品油或酱油作为污物，取两块试样，试样平整放置在2层滤纸上，在试样3个部位滴0.05mL污物，30s后，以45°角度观察每个液滴，并评级。固态沾污法是将试样固定在装有规定的固态污物的试验筒中，翻转试验筒使试样与污物充分接触，通过变色用灰卡比较试验沾污部位与未沾污部位色差，评定试样耐固态污物的沾污程度。试验选用粉尘和高色素炭黑混合物作污物，取2块试样，将试样按置于试样固定片上，包合在筒身，再将污物放置筒底，试验筒装入防护袋中放入翻滚箱中，滚动200次，取出试样，用吹风机去除表面污物，评级。

日标JISL1919：2012《纺织品的防污性能试验方法》，分为3个试验方法，分别为A法（ICI型起球试验仪法）、B法（喷淋法）和C法（液滴擦拭法），其中A法又分为A－1法密封圆筒容器法、A－2法密封树脂袋法。A法适用于耐颗粒、耐粉尘等沾污，其中A－1法密封圆筒容器法主要对大颗粒的油性粉状沾污物（模拟泥污）；A－2法密封树脂袋法主要对细小颗粒的干状粉状污物，模拟空气中浮游的粉尘，其试验原理类似于国标的固态沾污法；B法适用于耐亲水性污物沾污；C法适用于耐亲油性污物沾污，B法和C法的试验原理类似于国标的液态沾污法。

耐久性的水洗测试一般都采用服装或织物水洗缩率的试验方法，如AATCC 135—2015《织物经家庭洗涤后的尺寸稳定性变化》和AATCC 150—2012《服装经家庭洗涤后的尺寸稳定性变化》；ISO 6330—2012《纺织品纺织试验用家庭洗涤和干燥程序》和GB/T 8629—2001《纺织品试验用家庭洗涤和干燥程序》。

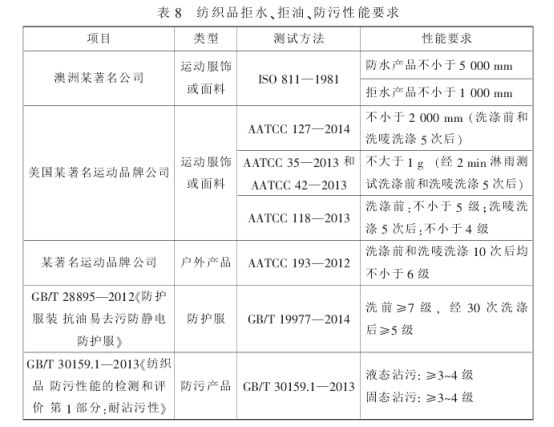

洗涤次数会根据产品的最终用途和洗涤方法而确定。因此，市场上不同的服装品牌商也有着各自的测试水洗次数要求和纺织品拒水、拒油的性能要求，其预处理条件也是各不相同的。目前，欧洲、美国和澳洲市场上客户现用的拒水、拒油性能标准和要求，具体见表8。
