如今纺织面料并不是只要求单一的功能，而是要求复合功能，比如防水硬挺的复合功能。但是这两种功能是互相影响的，如何解决防水剂与硬挺剂相容性问题呢？那么选择影响小的助剂。

很多时候由于客户要求比较高或者布面的问题，会大大提高防水加工的难度。

1、技术难点

A、防水剂与硬挺剂相容性问题

B、纯棉胚布，布面杂质较多

C、客户手感要求

D、三防效果要求，5次后晾干80分

2、助剂选择

A、防水剂选择：FCB058、LG62、FCB059

B、硬挺剂选择：YTJ、2015

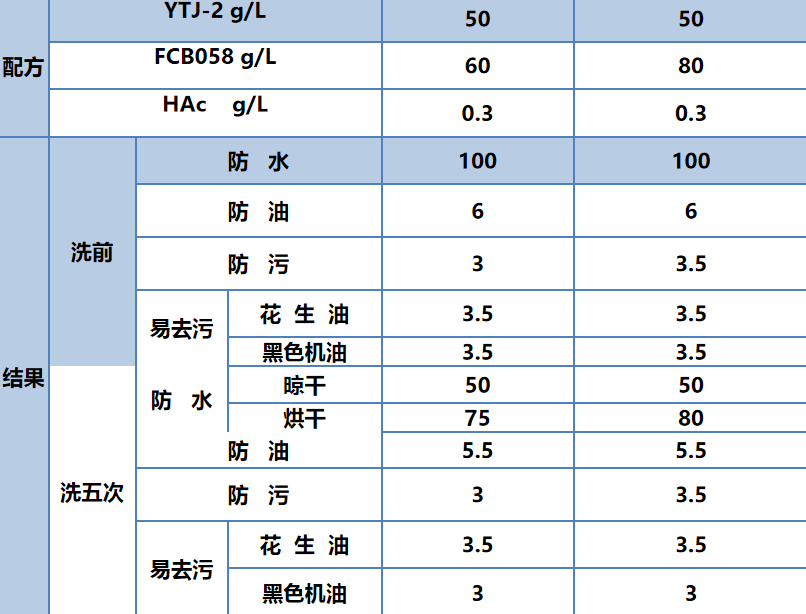

3、测试结果

4、工艺

 A、化料：

在化料的时候，先在料桶里放部分水（一半水），把EM800硬挺剂料缓慢倒进去，搅拌10分钟;搅拌匀后再把称好的EM500三防整理剂缓慢倒进去，边搅拌边把水放至规定刻度，加酸调PH在5左右。料搅拌均匀后，搅拌器可以一直开着，搅拌速率可以降低一点。

注意：

1）配料前，料桶，输料管道，料槽一定要清洗干净；特别是输料管道里不能有残余物资存在；

2）配料时，两种料要用不同的桶称量，即EM500用一个专门的桶称，EM800用一个专门的桶称；

3）配料用水的水质很关键，如果工厂有软水剂，适当添加一点，也可以的，不要用回用水，没有软水，用自来水也可以。

工艺配方：

FCB058：60g/l

YTJ：50g/l

加冰醋酸，调工作液PH在5左右

焙烘温度时间

170-180℃焙烘90秒

轧余率：60%左右

备注：

焙烘温度和时间一定要充足，让防水剂与布面充分交联。如果生产中感觉所出效果略差，适当提高一下温度，略延长一下时间就可以了。出布后，取样，需尽快让布冷却后，再对比防水效果。
